KJ473煤礦局部通風機監控系統
來源:
產品用途

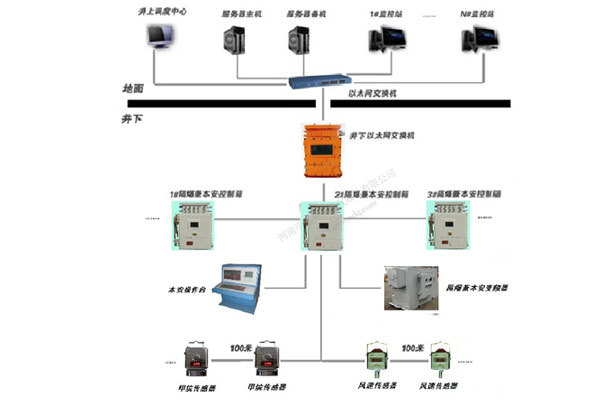

KJ473煤礦局部通風機監控系統適用于煤礦井下有瓦斯、煤塵爆炸危險的環境。可對風機的運行狀態自動進行監測。監測的參數包括:瓦斯濃度、風速等模擬量參數,饋電狀態、軟啟動開停等開關量參數,并對所監測的運行狀態參數實時集中顯示;可形成電流、電壓等參數的運行曲線。
產品特點
1、實現就地自動、就地手動、遠控等多種控制方式;可實現“一鍵啟動”、“故障風機自動切換”、“風量自動調節”等功能。
2、監測靜壓、風量、CH4濃度、電機定子溫度、電機前后軸承溫度、風機振動、電機電壓、電機電流、有功功率、功率因數、累計電量等運行參數;監測顯示各運行參數和設備運行狀態。
3、采集現場實時數據,并實現歷史數據查詢,報警記錄查詢,提供實時趨勢曲線、歷史趨勢曲線、運行報表。
4、提供多種通訊接口,可接入上級管理層(綜合自動化平臺),滿足現場無人值守的要求。
產品參數
瓦斯濃度測量范圍 |
(0~40)%CH4 |
風速測量范圍 |
(0~15.0)m/s |
電流信號輸入(本安) |
4~20mA |
繼電器輸出(非安)接點容量 |
AC127V/1.0A(阻性負載) |
觸點閉合時的接觸電阻 |
不大于0.5Ω |
模擬量輸入傳輸處理誤差 |
不大于5.0% |
系統最大巡檢周期 |
不大于30s |
控制時間 |
不大于系統最大巡檢周期 |
實時監測值存盤記錄 |
7d以上 |
調出整幅畫面85%的響應時間 |
不大于2s |
誤碼率 |
不大于10-8 |
